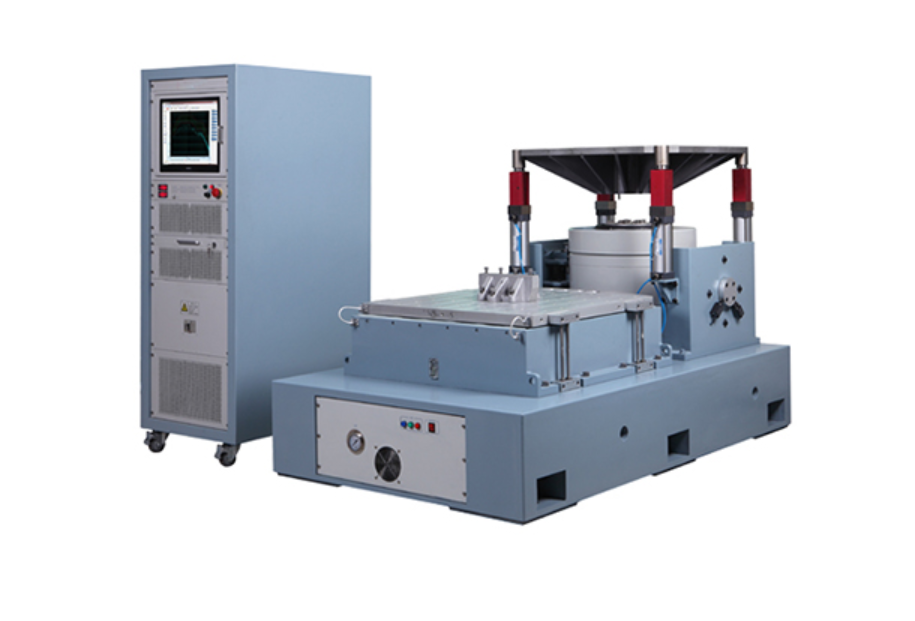

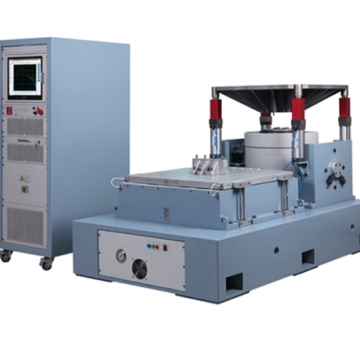

产品名称：电磁振动试验台
产品型号：BQ-600-ZD600
产品用途：电磁振动试验台主要用来进行产品的振动环境与冲击环境试验，环境应力筛选试验，可靠性试验。电磁振动试验台完全依据电池类相关检测标准设计， 模拟电池在一定的振动测试条件下进行测试，将电池或电池组固定在振动台上，按规定的频率，加速度，位移模式沿电池样品互相垂直的3个方向进行振动，被测电池应不泄漏，不泄气、不破裂，不起火和不爆炸。
一、产品名称：电磁振动试验台
二、电磁振动试验台的用途及应用说明：
电磁振动试验台主要用来进行产品的振动环境与冲击环境试验，环境应力筛选试验，可靠性试验。
电磁振动试验台完全依据电池类相关检测标准设计， 模拟电池在一定的振动测试条件下进行测试，将电池或电池组固定在振动台上，按规定的频率，加速度，位移模式沿电池样品互相垂直的3个方向进行振动，被测电池应不泄漏，不泄气、不破裂，不起火和不爆炸。
电磁振动试验台的应用范围极为广泛，从电路板、电池、飞机，舰船、火箭、导弹、汽车和家用电器等工业产品。
四、电磁振动试验台的规格参数：
|
电磁振动试验台发生器参数 |
||||
|
最大正弦激振力 |
1000kgf |
|||
|
最大随机激振力 |
1000kgf |
|||
|
最大冲击激振力 |
2000Kg. |
|||
|
频率范围 |
1～3000 Hz |
|||
|
最大位移 |
51 mm p-p |
|||
|
最大速度 |
2m/s |
|||
|
最大加速度 |
100G(980 m/s2) |
|||
|
最大负载（正弦）F=M.A |
||||
|
190kg |
90kg |
40kg |
23kg |
|
|
一阶谐振频率 |
3,200Hz±5% |
|||
|
有效载荷(M1+M2) |
300 kg |
|||
|
台体尺寸 |
845mm×790mm×840mm（不含扩展台面） |
|||
|
台体重量 |
约1100Kg （不含水平滑台） |
|||
|
数字开关功率放大器 |
||||
|
输出功率 |
12KVA |
|||
|
输出电压 |
100V |
|||
|
输出电流 |
120A |
|||
|
功放效率 |
≥90% |
|||
|
功放尺寸 |
720mm×550mm×1700mm |
|||
|
伺服保护系统 |
||||
|
功能: |
温度、风压、过位移、过电压、过电流、输入欠压、外部故障、控制电源、逻辑故障、输入缺相等 |
|||
|
数字振动控制器 |
||||
|
硬件配置： |
2 通道输入,1个输出通道 正弦、随机、典型冲击 |
|||
|
控制电脑 |
原装电脑配17″液晶显示器、键盘/光电鼠标 |
|||
|
操作系统 |
Windows 10 |
|||
|
加速度传感器 |
频率范围：1—12000Hz 灵敏度：30PC/g 温度范围：-40 – 160℃ |
|||
|
垂直扩展台面 |
||||
|
材 质 |
铝/镁合金，表面硬质阳极处理 |
|||
|
尺 寸 |
400mm×400mm |
|||
|
固定孔位 |
M8不锈钢螺套，经久耐磨 |
|||
|
使用频率 |
2000 Hz |
|||
|
重 量 |
15KG |
|||
|
垂直扩展台面 |
||||
|
材 质 |
铝合金，表面硬质阳极处理 |
|||
|
尺 寸 |
800mm×800mm |
|||
|
固定孔位 |
M10不锈钢螺套，经久耐磨 |
|||
|
使用频率 |
1000 Hz |
|||
|
重 量 |
65KG |
|||
|
水平油膜滑台 |
||||
|
材 质 |
铝合金，表面硬质阳极处理 |
|||
|
尺 寸 |
800mm×800mm*40mm |
|||
|
使用频率 |
2000 Hz |
|||
|
重 量 |
165KG (不含连接头) |
|||
|
冷却风机(含消音器) |
||||
|
风机功率： |
4KW |
|||
|
流量 |
22m3/Min |
|||
|
电气要求： |
||||
|
电源 |
AC3相380V/50Hz， 25 KVA |
|||
|
压缩空气 |
0.6Mpa |
|||
|
接地电阻 |
≤4Ω |
|||
